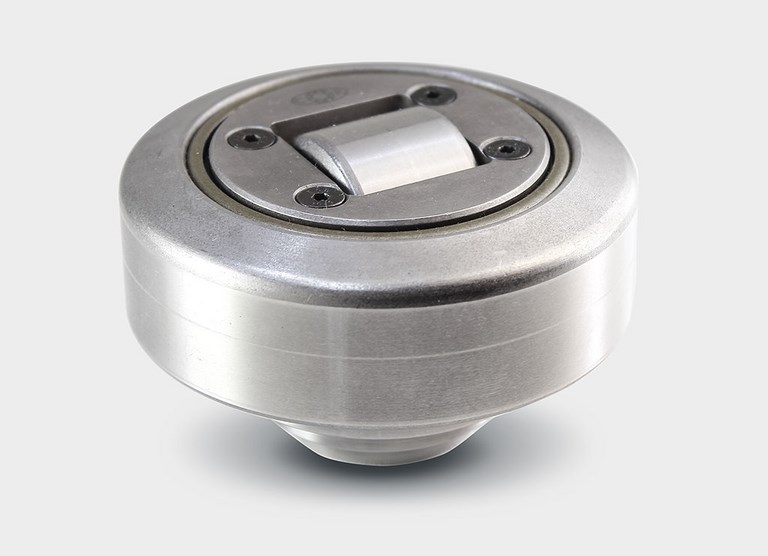

Cuscinetto Combinato per Profili “I” Standard


Movimentazione - Cuscinetto Combinato per Profili “I” Standard

Disegno Tecnico ed Esploso - Cuscinetto Combinato per Profili “I” Standard


1. Anello di tenuta ZRS
2. Ralla d’appoggio
3. Parte assiale
4. Perno
5. Anello esterno
6. Rulli cilindrici
7. Anello interno
8. Anello di tenuta ZRS

Dati Tecnici - Cuscinetto Combinato per Profili “I” Standard

CR rif/ref d (mm) T (mm) D (mm) H (mm) h (mm) B (mm) A (mm) S (mm) r (mm) C (KN) Co (KN) Ca (KN) Coa (KN) Ø a rich / on req Profilo / Perfil Rif. - Ref.
400-0055/1 35 48 70,1 40 30,5 23 2,5 22 4 55,5 91,7 17,6 25 70,4 / 70,7 3018 1
400-0057 40 53 77,7 40,7 29 23 3 26 4 58,4 100 28,2 35,8 78,1 / 78,5 3019 1
400-0075 40 53 77,7 45 34 23 7 21 4 58,4 100 28,2 35,8 78,1 / 78,5 3019 2
400-0457/E 40 54 77,7 40 29 23 3,5 26 4 58,4 100 28,2 35,8 * 3019 3
400-0058/52 45 59 88,4 52 39 30 3,5 26 3 83,8 132,3 27,7 42 88,9 3020 1
400-0059 50 67 101,2 46 33 28 3 30 3 91 150 31 49 101,9 2912 1
400-0077 50 67 101,2 50,5 37,5 28 7 21 3 91 150 13,2 14,5 101,9 2912 2
400-0459/E 50 69 101,2 46 33 26 4,5 30 3 91 150 31 49 * 2912 3
400-0060 55 71 107,7 53 39 31 3 34 5 92,5 157 38 65 108,2 / 108,5 3100 1
400-0078 55 71 107,7 58,5 44,5 31 8 33 5 92,5 157 25 28 108,2 / 108,5 3100 2
400-0460/E 55 69 107,7 54 40 31 4 30 5 92,5 157 31 49 * 3100 3
400-0259 55 76 123,5 57 42 33 4,5 33 5 109,7 185,7 25 28 * 3353 2

I CUSCINETTI SONO AD ESECUZIONE “ZRS”.
C: Carico dinamico - Co: Carico statico - Ca: Carico dinamico - Coa: Carico statico

* 400-0457/E, 400-0058/52, 400-0059/E, 400-0060/E vengono eseguiti con fori di lubrificazione.

Caratteristiche Tecniche - Cuscinetto Combinato per Profili “I” Standard

I cuscinetti combinati per profili ad “I” mantengono le caratteristiche comuni.

Vengono utilizzati in special modo dai costruttori di montanti di carrelli elevatori.
