Rullo Pressore
Siderurgia - Rullo Pressore

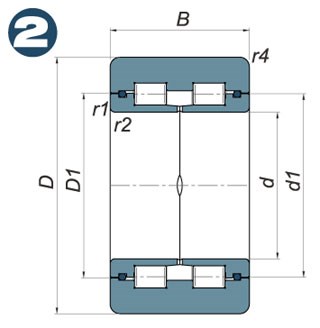

Disegno Tecnico ed Esploso - Rullo Pressore
1. O-ring viton
2. Anello interno
3. Rulli cilindrici
4. Anello esterno
5. Rulli cilindrici
6. Anello interno
7. O-ring viton
2. Anello interno
3. Rulli cilindrici
4. Anello esterno
5. Rulli cilindrici
6. Anello interno
7. O-ring viton
Dati Tecnici - Rullo Pressore
| C.R. rif / ref | d (mm) | d1 (mm) | D (mm) | D1 (mm) | B (mm) | r1,2 min. (mm) | r3,4 min. (mm) | Esec tipo / type | C (KW) | Co (KW) | Cw (KW) | Cow (KW) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 900-2340 | 93 | 126 | 170 | 127 | 95 | 2 | 10x15° | 1 TB2 | 429 | 655 | 286 | 390 |
| 900-3852 | 100 | 148 | 200 | 149 | 114 | 4 | 10X15° | 1 TB2 | 605 | 1000 | 413 | 600 |
| 900-3853 | 105 | 151 | 215 | 153 | 87 | 3 | 3 | 2 TB1 | 501 | 695 | 358 | 450 |
| 900-2339 | 110 | 157 | 210 | 158 | 110 | 2 | 10X15° | 1 TB2 | 402 | 610 | 255 | 325 |
| 900-2818 | 120 | 157 | 210 | 158 | 114 | 4 | 10X15° | 1 TB2 | 550 | 915 | 330 | 455 |
| 900-3854 | 128,665 | 160 | 210 | 162 | 114 | 4 | 10X15° | 1 TB2 | 583 | 1120 | 352 | 560 |
| 900-3855 | 140 | 178 | 250 | 180 | 110 | 3 | 11.5X17° | 1 | 825 | 1400 | 561 | 850 |
| 900-3446 | 140 | 187 | 250 | 188 | 114 | 3 | 13.5X17° | 1 | 825 | 1400 | 512 | 750 |
| 900-3856 | 140 | 187 | 280 | 188 | 114 | 3 | 13.5X15° | 1 TB1 | 913 | 1460 | 671 | 1000 |
| 900-3857 | 160 | 195 | 250 | 197 | 140 | 3 | 13.5X17° | 3 TB1 | 2120 | 4400 | 1100 | 1830 |
| 900-3858 | 160 | 231 | 320 | 233 | 120 | 4 | 13X17° | 1 | 1140 | 2040 | 737 | 1140 |
| 900-3859 | 160 | 227 | 330 | 228 | 140 | 4 | 6.5X15° | 1 | 1140 | 2040 | 825 | 1340 |
| 900-3860 | 180 | 238 | 330 | 240 | 125 | 4 | 6.5X15° | 1 | 968 | 1930 | 644 | 1100 |
Cuscinetto:
C: Carico dinamico - Co: Carico statico
Rotella
Cw: Carico dinamico - Cow: Carico statico
Note:
TB1 = tempra bainitica di anello interno ed esterno
TB2 = tempra bainitica di anello esterno
Caratteristiche Tecniche - Rullo Pressore
I rulli di pressione CR vengono prevalentemente impiegati sui forni continui degli impianti di sinterizzazione.
Sono cuscinetti massicci pronti per essere montati.
Sono utilizzati in presenza di carichi consistenti e dove il senso di marcia si inverte in continuazione a basse velocità.
L'anello esterno presenta tre bordi integrali, una sezione e una superficie esterna molto resistente all'usura.
L'anello interno è composto da due parti, ognuna presenta un bordo integrale realizzato appositamente per sopportare forti spinte assiali, oltre ai carichi radiali.
I rulli di pressione non richiedono manutenzione.
I rulli di pressione CR presentano le seguenti caratteristiche tecniche:
- Anello esterno e anello interno vengono costruiti in acciaio UNI 100CrMo7 a tempra totale.
- Questo tipo di acciaio garantisce un'ottima distribuzione della tempra a cuore.
- Il grado di durezza è di 60-2 HRC.
- I rulli di pressione vengono normalmente sottoposti a tempra BAINITICA con i seguenti suffissi:
- TB1 tempra bainitica di entrambi gli anelli
- TB2 tempra bainitica solo dell'anello esterno.
- Questo viene fatto per aumentarne la resistenza all'usura, dovuta ad un carico elevato ed agli agenti esterni contaminanti.
- I rulli di pressione lavorano normalmente in presenza di alte temperature, pertanto vengono sottoposti al trattamento di STABILIZZAZIONE sino ad una temperatura di 250°, denominata S2.
- Il sistema di tenute prevede l'inserimento di o-ring in VITON, nelle apposite scanalature laterali dell'anello interno; le tenute, oltre a rendere scomponibile il cuscinetto, impediscono l'ingresso di agenti contaminanti e, nello stesso tempo, la fuoriuscita del lubrificante.
