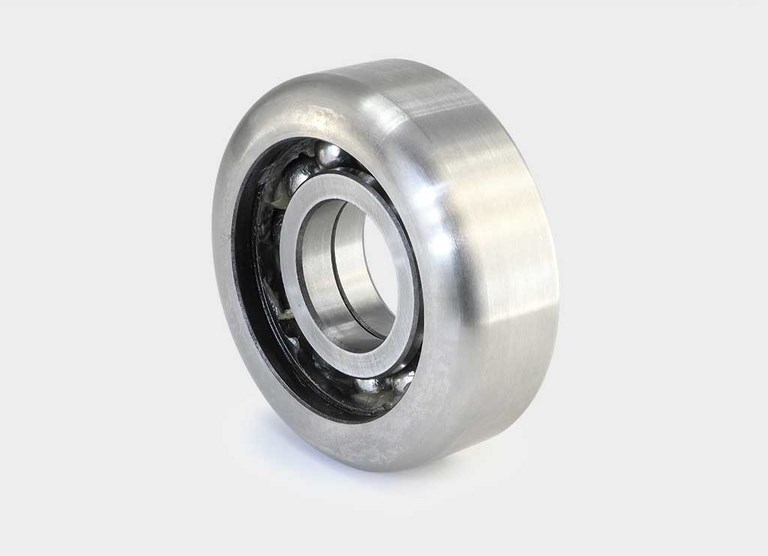

Cuscinetto a pieno riempimento di sfere


Movimentazione - Cuscinetto a Pieno Riempimento di Sfere per Montanti Carrelli Elevatori

Disegno Tecnico ed Esploso - Cuscinetto a Pieno Riempimento di Sfere per Montanti Carrelli Elevatori


1. SCHERMO PROTETTIVO
2. ANELLO INTERNO
3. ANELLO ESTERNO
4. SFERE
5. ANELLO INTERNO
6. SCHERMO PROTETTIVO

Dati Tecnici - Cuscinetto a Pieno Riempimento di Sfere per Montanti Carrelli Elevatori

CR rif / ref d (mm) D (mm) C (mm) B (mm) d1 (mm) D1 (mm) R (mm) G (mm) C (KN) Co (KN) Ca (KN) Coa (KN)
900-3596 24 69,5 26 15 30 45 250 4,25 38 28 32,5 24
900-3377 28 77,5 28 18 37 57 250 4,85 51 31,5 44 29
900-3568 33 88,5 30 20 43 62,5 500 4,9 66 42 56 37,5
900-3801 40 107 34 23 51 79 500 2,35 92 70 75 59
900-3597 50 122,5 38 26 63 93 1000 21,4 119 98 93 77
900-3598 65 149 44 30 80 115 1000 17,25 178 155 131 111

C : Carico dinamico  -  Co : Carico statico  -  Ca : Carico dinamico come rotella  -  Coa : Carico statico come rotella

Caratteristiche Tecniche - Cuscinetto a Pieno Riempimento di Sfere per Montanti Carrelli Elevatori

I cuscinetti radiali a pieno riempimento di sfere, come la precedente serie, vengono prevalentemente usati nei montanti dei carrelli elevatori.

Sono costruiti ad una corona di sfere a quattro punti di contatto.

L’esecuzione a pieno riempimento garantisce un’elevata capacità di carico radiale ed un’ottima tenuta assiale.



I cuscinetti radiali a pieno riempimento di sfere per montanti di carrelli elevatori presentano le seguenti caratteristiche.
  • L’anello esterno viene costruito in acciaio cementato UNI 20CrMnTi con grado di durezza 60-2 HRC.
  • L’anello interno, formato da due semianelli, viene costruito in acciaio UNI 100Cr6 a tempra totale con grado di durezza 60±2 HRC.
  • I cuscinetti sono calcolati a gioco radiale ridotto ed a sezioni molto ristrette.
