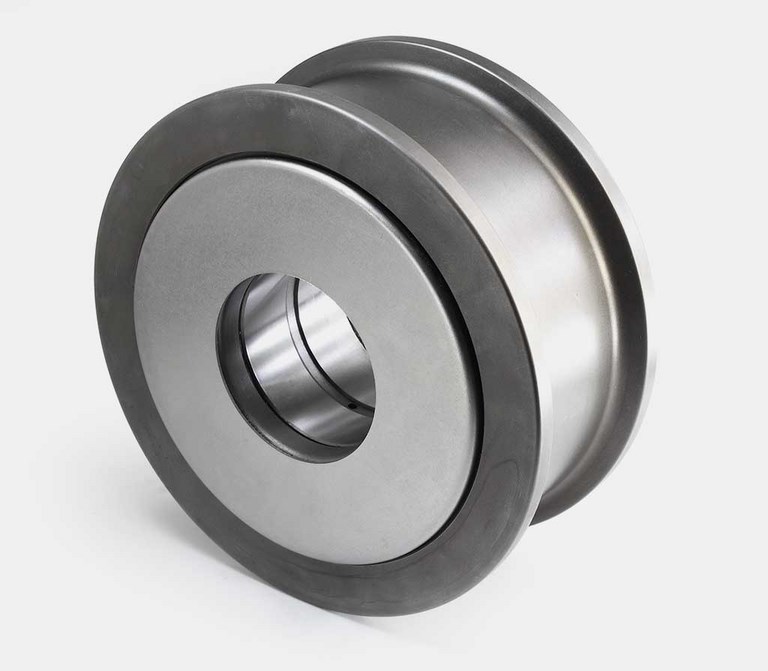

Rotelle a Rulli Conici per Convogliatori
Siderurgia - Rotelle a Rulli Conici per Convogliatori

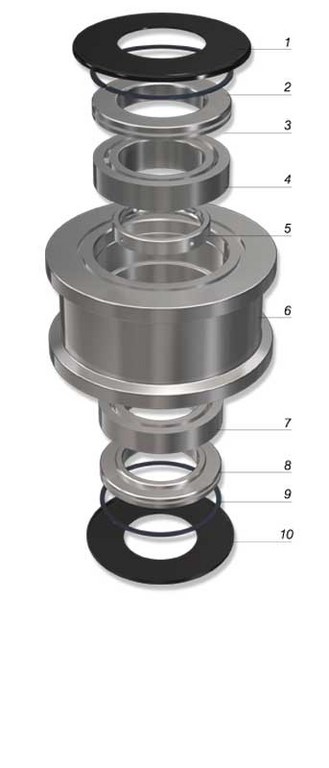

Disegno Tecnico ed Esploso - Rotelle a Rulli Conici per Convogliatori
1. Lamierino di tenuta
2. Anello di tenuta fey
3. Ralla d’appoggio
4. Cuscinetto a rulli conici
5. Distanziale
6. Anello esterno
7. Cuscinetto a rulli conici
8. Ralla d’appoggio
9. Anello di tenuta fey
10. Lamierino di tenuta
Dati Tecnici - Rotelle a Rulli Conici per Convogliatori
| C.R. rif / ref | d (mm) | D (mm) | D1 (mm) | A (mm) | B1 (mm) | B (mm) | C (KN) | Co (KN) | Max speed (RPM min-1) |
|---|---|---|---|---|---|---|---|---|---|
| 900-1946 / A | 50 | 125 | 140 | 45 | 70 | 75 | 98 | 177 | 2.400 |
| 900-1946 / B | 60 | 150 | 170 | 55 | 80 | 85 | 131 | 246 | 2.100 |
| 900-1946 / C | 70 | 165 | 190 | 60 | 85 | 90 | 163 | 306 | 1.800 |
| 900-1946 / D | 80 | 185 | 210 | 65 | 95 | 100 | 219 | 426 | 1.600 |
| 900-1946 / E | 100 | 215 | 250 | 75 | 105 | 115 | 275 | 552 | 1.300 |
| 900-1946 / F | 120 | 255 | 290 | 85 | 120 | 130 | 390 | 824 | 1.100 |
C: Carico dinamico - Co: Carico statico
Caratteristiche Tecniche - Rotelle a Rulli Conici per Convogliatori
Per diverse applicazioni nel campo dell’industria siderurgica sono state realizzate delle serie di rotelle con differente profilo dell’anello esterno.
Vengono prevalentemente utilizzate come supporto dei nastri trasportatori di coils.
L’esecuzione a rulli conici è particolarmente indicata in presenza, oltre ai carichi radiali, di forti spinte assiali, legate alla forma e alla lunghezza della catena di trasporto. Il percorso di trasporto, non essendo lineare, prevede infatti variazioni di direzione del carico applicato.
Queste rotelle a rulli conici vengono montate in gruppi preregistrati a mezzo di un distanziere centrale calibrato.
Le rotelle a rulli conici per convogliatori presentano le seguenti caratteristiche:
- L’anello esterno viene costruito normalmente in acciaio da cementazione UNI 16NiCr4 e raggiunge un grado di durezza di 60-2 HRC. Il profilo dell’anello esterno è disponibile in tre diverse esecuzioni:
- 1. anello con doppio bordo di guida sulla superficie esterna;
- 2. anello con superficie esterna senza bordi;
- 3. anello con un solo bordo di guida sulla superficie esterna.
- Le rotelle presentano un doppio sistema di protezione realizzato mediante schermi in acciaio ed anelli elastici lamellari anch’essi in acciaio.
- La lubrificazione a grasso avviene mediante una gola presente sul distanziere interno.
