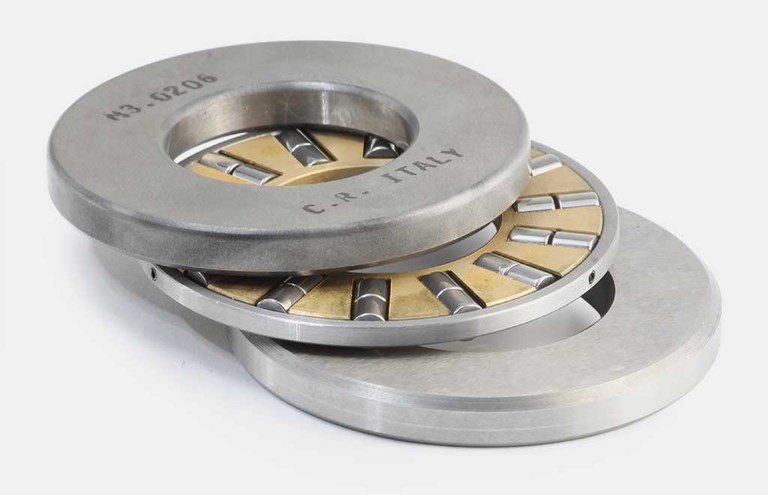

Cuscinetto assiale a rulli cilindrici


Serie Unificata - Cuscinetto assiale a rulli cilindrici

Disegno Tecnico ed Esploso  - Cuscinetto assiale a rulli cilindrici

1 - Ralla d’appoggio WS
2 - Rulli cilindrici
3 - Gabbia
4 - Anellino di chiusura
5 - Ralla d’appoggio GS


Dati Tecnici - Cuscinetto assiale a rulli cilindrici

CR rif/ref Serie / Series A (mm) B (mm) H (mm) S (mm) R (mm) r (mm) A1 (mm) B1 (mm) C (mm) Co (KN) Vel Max Speed (RPM min-1) Esec.
M300-0020 81120 100 135 25 7 1 1 102 135 199 650 1.900 1
M300-0120 81220 100 150 38 11,5 1,1 1,1 103 150 340 1080 900 1
M300-0220 89320 100 170 42 14,5 1,5 1,5 103 170 380 1400 750 2
M300-0320 87420 100 210 50 17,5 3 3 103 210 590 1250 550 3
89420 89420 100 210 67 22,5 3 3 103 210 850 2850 550 4
M300-0022 81122 110 145 25 7 1 1 112 145 207 700 2.300 1
M300-0122 81222 110 160 38 11,5 1,1 1 113 160 325 1030 2.100 1
M300-0222 89322 110 190 48 16,5 2 2 113 190 500 1870 1.900 2
M300-0322 87422 110 230 54 18,5 3 3 113 230 710 1490 1.700 3
89422 89422 110 230 73 24,5 3 3 113 230 1000 3400 1.700 4
M300-0024 81124 120 155 25 7 1 1 122 155 214 760 2.100 1
M300-0124 81224 120 170 39 12 1,1 1,1 123 170 340 1120 2.000 1
M300-0224 89324 120 210 54 18,5 2,1 2,1 123 210 640 2420 1.700 2
M300-0324 87424 120 250 58 20 4 4 123 250 1010 1790 1.600 3
89424 89424 120 250 78 26 4 4 123 250 1160 4000 1.600 4
M300-0026 81126 130 170 30 9 1 1 132 170 250 900 1.900 1
M300-0126 81226 130 190 45 13 1,5 1,5 133 190 480 1520 1.800 1
M300-0226 89326 130 225 58 20 2,1 2,1 134 225 710 2700 1.600 2
M300-0326 87426 130 270 63 22 4 4 134 270 920 2040 1.400 3
89426 89426 130 270 85 28,5 4 4 134 270 1130 4600 1.400 4
M300-0028 81128 140 180 31 9,5 1 1 142 180 260 960 1.800 1
M300-0128 81228 140 200 46 13,5 1,5 1,5 143 200 455 1450 1.700 1
M300-0228 89328 140 240 60 20,5 2,1 2,1 144 240 820 3200 1.500 2
M300-0328 87428 140 280 63 22 4 4 144 280 970 2200 1.400 3
89428 89428 140 280 85 28,5 4 4 144 280 1380 4950 1.400 4
M300-0030 81130 150 190 31 9,5 1 1 152 190 270 1020 1.700 1
M300-0130 81230 150 215 50 14,5 1,5 1 153 215 590 1940 1.600 1
M300-0230 89330 150 250 60 20,5 2,1 2,1 154 250 840 3350 1.400 2
M300-0330 87430 150 300 67 23 4 4 154 300 1100 2470 1.300 3
89430 89430 150 300 90 30 4 4 154 300 1570 5700 1.300 4
M300-0032 81132 160 200 31 9,5 1 1 162 200 260 990 1.600 1
M300-0132 81232 160 225 51 15 1,5 1,5 163 225 600 2030 1.500 1
M300-0232 89332 160 270 67 23 3 3 164 270 850 1730 1.300 2
M300-0332 87432 160 320 73 25,5 5 5 164 320 1270 2950 1.200 3
89432 89432 160 320 95 31,5 5 5 164 320 1780 6500 1.200 4
M300-0034 81134 170 215 34 10 1,1 1,1 172 215 360 1380 1.500 1
M300-0134 81234 170 240 55 16,5 1,5 1,5 173 240 680 2340 1.400 1
M300-0234 89334 170 280 67 23 3 3 174 280 870 1810 1.300 2
M300-0334 87434 170 340 78 27 5 5 174 340 1410 3250 1.100 3
89434 89434 170 340 103 34,5 5 5 174 340 1990 7400 1.100 4
M300-0036 81136 180 225 34 10 1,1 1,1 183 225 340 1300 1.400 1
M300-0136 81236 180 250 56 17 1,5 1,5 183 250 690 2440 1.300 1
M300-0236 89336 180 300 73 24,5 3 3 184 300 1100 2270 1.200 2
M300-0336 87436 180 360 82 28,5 5 5 184 360 1620 3850 1.100 3
89436 89436 180 360 109 36,5 5 5 184 360 2210 8200 1.100 4
M300-0038 81138 190 240 37 11 1,1 1,1 193 240 385 1500 1.300 1
M300-0138 81238 190 270 62 18 2 1 194 270 880 3000 1.300 1
M300-0238 89338 190 320 78 26 4 4 195 320 1230 2550 1.100 2
M300-0338 87438 190 380 85 29,5 5 5 195 380 1730 4150 1.000 3
89438 89438 190 380 115 38,5 5 5 195 380 2450 9200 1.000 4
M300-0040 81140 200 250 37 11 1,1 1,1 203 250 390 1550 1.300 1
M300-0140 81240 200 280 62 18 2 2 204 280 900 3150 1.200 1
M300-0240 89340 200 340 85 28,5 4 4 205 340 1420 2950 1.100 2
M300-0340 87440 200 400 90 31 5 5 205 400 1990 4800 950 3
89440 89440 200 400 122 41 5 5 205 400 2700 10200 950 4
M300-0044 81144 220 270 37 11 1,1 1,1 223 270 420 1730 1.200 1
M300-0144 81244 220 300 63 18,5 2 2 224 300 940 3450 1.100 1
M300-0344 89444 220 420 122 41 6 6 225 420 2900 11500 900 4
M300-0048 81148 240 300 45 13,5 1,5 1,5 243 300 600 2500 1.100 1
M300-0148 81248 240 340 78 23 2,1 2,1 244 340 1370 5000 1.000 1
M300-0348 89448 240 440 122 41 6 6 245 440 3000 12200 850 4
M300-0052 81152 260 320 45 13,5 1,5 1,5 263 320 620 2650 1.000 1
M300-0152 81252 260 360 79 23,5 2,1 2,1 264 360 1440 5400 950 1
M300-0352 89452 260 480 132 44 6 6 265 480 3600 14700 800 4
M300-0056 81156 280 350 53 15,5 1,5 1,5 283 350 860 3650 900 1
M300-0156 81256 280 380 80 24 2,1 2,1 284 380 1460 5600 850 1
M300-0356 89456 280 520 145 48,5 6 1 285 520 4200 17600 700 4
M300-0060 81160 300 380 62 18,5 2 2 304 380 1060 4500 850 1
M300-0160 81260 300 420 95 28,5 3 3 304 420 1930 7300 800 1
M300-0360 89460 300 540 145 48,5 6 6 305 540 4350 18500 700 4
M300-0064 81164 320 400 63 19 2 2 324 400 1100 4750 800 1
M300-0164 81264 320 440 95 28,5 3 3 325 440 1960 7600 750 1
M300-0068 81168 340 420 64 19,5 2 2 344 420 1130 5000 750 1
M300-0168 81268 340 460 96 29 3 3 345 460 2060 8300 700 1
M300-0072 81172 360 440 65 20 2 2 364 440 1140 5100 700 1
M300-0172 81272 360 500 110 32,5 4 4 365 500 2700 10600 650 1
M300-0076 81176 380 460 65 20 2 2 384 460 1170 5400 700 1
M300-0176 81276 380 520 112 33,5 4 4 385 520 2750 11000 650 1
M300-0080 81180 400 480 65 20 2 2 404 480 1.200 5.700 650 1
M300-0180 81280 400 540 112 33,5 4 4 405 540 2.800 11.400 600 1
M300-0084 81184 420 500 65 20 2 2 424 500 1.230 5.900 650 1
M300-0184 81284 420 580 130 39 5 5 425 580 3.500 14.200 600 1
M300-0088 81188 440 540 80 24 2,1 2,1 444 540 1.780 8.200 600 1
M300-0188 81288 440 600 130 39 5 5 445 600 3.600 14.800 550 1
M300-0092 81192 460 560 80 24 2,1 1 464 560 1.840 8.700 550 1
M300-0192 81292 460 620 130 39 5 5 465 620 3.650 15.400 550 1
M300-0096 81196 480 580 80 24 2,1 2,1 484 580 1.860 8.900 550 1
M300-0196 81296 480 650 135 39,5 5 5 485 650 4.100 17.000 500 1
M300-0400 811 / 500 500 600 80 24 2,1 2,1 505 600 1.910 9.300 500 1
812 / 500 812 / 500 500 670 135 39,5 5 5 505 670 4.150 17.600 490 1
811 / 530 811 / 530 530 640 85 25,5 3 3 535 640 2.140 10.500 490 1
812 / 530 812 / 530 530 710 140 40 5 5 535 710 4.750 20.300 460 1
811 / 560 811 / 560 560 670 85 25,5 3 3 565 670 2.190 11.000 470 1
811 / 560 811 / 560 560 750 150 45 5 5 565 750 4.850 21.100 440 1
811 / 600 811 / 600 600 710 85 25,5 3 3 605 710 2.230 11.500 440 1
812 / 600 812 / 600 600 800 160 48 5 5 605 800 5.500 24.000 410 1

Cw: Carico dinamico - Cow: Carico statico

Caratteristiche Tecniche - Cuscinetto assiale a rulli cilindrici

I cuscinetti assiali a rulli cilindrici sono costituiti da una gabbia assiale a rulli cilindrici, da una ralla per alloggiamento GS e da una ralla per albero WS. I cuscinetti della serie 811, 812 sono utilizzati nel caso in cui si debbano sopportare carichi elevati.
I cuscinetti della serie 874, 893, 894 sono utilizzati nel caso in cui si debbano sopportare carichi d’entità superiore.
Grazie alla rigidezza delle gabbie, i corpi volventi sono trattenuti e guidati con elevata precisione.
Nei casi in cui le superfici adiacenti alle gabbie presentino piste di rotolamento adatte, si potranno ottenere dei supporti dall’ingombro particolarmente limitato. Nel caso contrario, le diverse ralle C.R. per cuscinetti assiali, permettono di realizzare altre possibilità di supporto che si adeguano alla struttura circostante. Sebbene il movimento di corpi volventi cilindrici, su di una pista circolare piana, dia origine ad un effetto di rotolamento/strisciamento, i cuscinetti assiali in questione permettono dei coefficienti d’attrito favorevoli e confrontabili con quelli d’altri tipi di cuscinetti volventi.

I cuscinetti assiali a rulli cilindrici presentano le seguenti caratteristiche:

  • Le ralle d’appoggio GS e WS sono costruite in acciaio UNI 100Cr6 / 100CrMo7. A richiesta vengono eseguiti in acciaio da cementazione 18NiCrMo5. Raggiungono una durezza di 60+2 HRC.

  • Le gabbie assiali, di struttura massiccia, vengono normalmente realizzate in bronzo, che fornisce grande robustezza ed elevata tenacità, mantenendo buona elasticità. A richiesta possono essere eseguite in lega leggera.

  • I cuscinetti sono costruiti in classe di precisione normale, ma a richiesta vengono prodotti in classe P5/P6.
