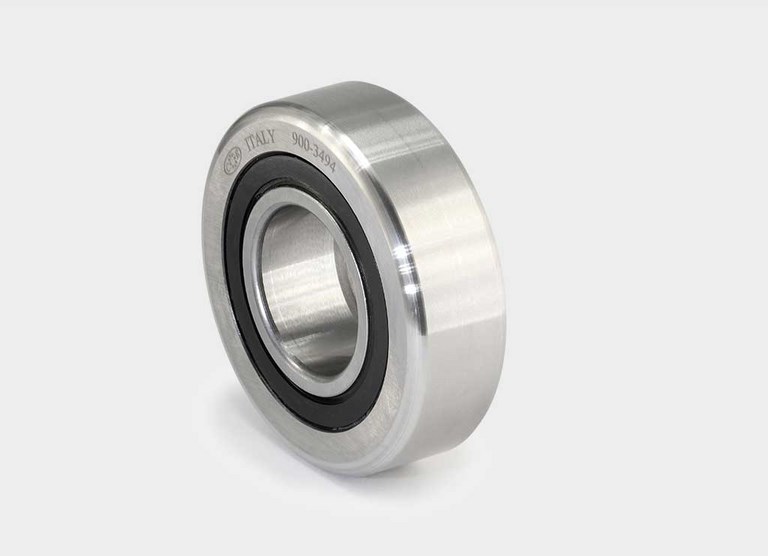

Cuscinetto a sfere con gabbia


Movimentazione - Cuscinetto a Sfere con Gabbia per Montanti Carrelli Elevatori

Disegno Tecnico ed Esploso - Cuscinetto a Sfere con Gabbia per Montanti Carrelli Elevatori


1. ANELLO DI TENUTA RS
2. GABBIA
3. SFERE
4. GABBIA
5. ANELLO ESTERNO
6. ANELLO INTERNO
7. ANELLO DI TENUTA RS

Dati Tecnici - Cuscinetto a Sfere con Gabbia per Montanti Carrelli Elevatori

CR rif/ref d (mm) T (mm) D (mm) H (mm) h (mm) B (mm) A (mm) S (mm) r (mm) C Co Ca Coa Ø** (mm) Profilo Perfil
400-0072 30 42 62 43 33 20 5,5 16 3 39 65,2 5,8 6 62,5 2890
400-0073 35 48 70,1 48 40 23 6,5 16 4 55,5 91,7 5,8 6 70,7 / 70,4 2867
400-0074 40 53 77,7 51 39,5 23 7 21 4 58,4 100 13,2 14,5 78,1 / 78,5 2810
400-0076 45 59 88,4 61 48 30 7 21 3 83,8 132,3 13,2 14,5 88,9 2811
400-0078 / L 60 71 107,7 73 59 31 8 33 5 94,2 160,7 25 28 108,2 / 108,5 2862
400-0079 60 80 123 75,8 59,5 37 8 33 5 128 226,8 25 28 * 2891
400-0080 60 103 149 89 69 45 15 50 5 172,3 325,9 83 130 * 2757

C : Carico dinamico - Co : Carico statico

Caratteristiche Tecniche - Cuscinetto a Sfere con Gabbia per Montanti Carrelli Elevatori

I cuscinetti radiali a sfere CR si utilizzano prevalentemente nei montanti di carrelli elevatori.
Essi sono fabbricati in esecuzione rigida, a due o quattro punti di contatto.
Vengono costruiti a una o due corone di sfere, separate tra loro da una gabbia in poliammide.
Questa serie di cuscinetti presenta una discreta capacità di carico radiale ed un'ottima capacità di assorbire le spinte assiali.

I cuscinetti radiali a sfere per montanti di carrelli elevatori presentano le seguenti caratteristiche.
  • L'anello esterno viene costruito in acciaio cementato UNI 20 CrMnTi, con grado di durezza superficiale di 60-2 HRC.
  • L'anello interno viene costruito in acciaio UNI 100Cr6 a tempra totale, con grado di durezza di 60±2 HRC.
  • I cuscinetti sono calcolati a giuoco radiale ridotto ed a sezioni molto ristrette.
