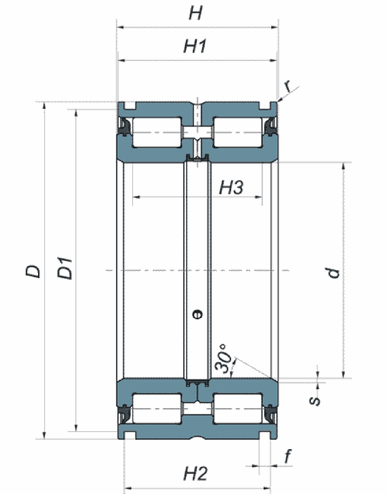

Technical Drawing
Exploded View
Home | Products | Track Rollers | Radial cylindrical roller bearing
Radial cylindrical roller bearing with grooves on the outer ring
The inner rings are divided into two parts, on axial direction, which are linked to each other through a shaped steel ring.
They are supplied with execution with lateral plastic seals and are already lubricated with lithium soap grease.
Lubrication can be made both on the outer ring and on the inner ring.
Radial cylindrical roller bearings with grooves on the outer ring have the following characteristics:
The outer rings and the inner rings are manufactured in 100Cr6 steel; sometimes,
in some specific working condition, mainly when hard impacts occur, they can be supplied
in case-
They reach hardness degree of 60±2 HRC.
Technical Characteristics
Radial bearings with grooves on the outer ring are manufactured with two rows of cylindrical rollers; they are made of one outer ring and two inner rings with entire massive borders, which act as an efficient axial guide for the rolling bodies. The high sturdiness of the sections, along with the number of rollers inserted in the rolling raceways, allow this series of bearings to achieve a very high load capacity, both dynamic and static.
D
mm
42
47
55
62
68
75
80
90
95
100
110
115
125
130
140
145
150
170
180
200
210
225
240
260
280
290
310
340
360
400
420
460
d
mm
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
110
120
130
140
150
160
170
180
190
200
220
240
260
280
300
H1
mm
29
29
33
35
37
39
39
45
45
45
53
53
59
59
66
66
66
79
79
94
94
99
108
121
135
135
149
159
159
189
189
216
H
mm
30
30
34
36
38
40
40
46
46
46
54
54
60
60
67
67
67
80
80
95
95
100
109
122
136
136
150
160
160
190
190
218
H2
mm
24,7
24,7
28,2
30,2
32,2
34,2
34,2
40,2
40,2
40,2
48,2
48,2
54,2
54,2
59,2
59,2
59,2
70,2
71,2
83,2
83,2
87,2
95,2
107,2
118,2
118,2
128,2
138,2
138,2
162,2
163,2
185,2
f
mm
1,8
1,8
2,1
2,1
2,7
2,7
2,7
3,2
3,2
3,2
4,2
4,2
4,2
4,2
4,2
4,2
4,2
4,2
4,2
4,2
5,2
5,2
5,2
5,2
5,2
5,2
6,3
6,3
6,3
6,3
7,3
7,3
s
mm
0,5
0,5
0,5
0,5
0,8
0,8
0,8
1
1
1
1
1
1,5
1,5
1,5
1,5
1,5
1,8
1,8
1,8
1,8
2
2
2
2
2
2
2
2
3
3
3
D1+0,2
mm
40,2
45,2
53
60
65,8
72,8
77,8
87,4
92,4
97,4
107,1
112,1
122,1
127,1
137
142
147
167
176
196
206
221
236
254
274
284
304
334
354
394
413
453
r
mm
0,3
0,3
0,3
0,3
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
1
1
1,1
1,1
1,1
C.R. Rif.
NNF 5004-
NNF 5005-
NNF 5006-
NNF 5007-
NNF 5008-
NNF 5009-
NNF 5010-
NNF 5011-
NNF 5012-
NNF 5013-
NNF 5014-
NNF 5015-
NNF 5016-
NNF 5017-
NNF 5018-
NNF 5019-
NNF 5020-
NNF 5022-
NNF 5024-
NNF 5026-
NNF 5028-
NNF 5030-
NNF 5032-
NNF 5034-
NNF 5036-
NNF 5038-
NNF 5040-
NNF 5044-
NNF 5048-
NNF 5052-
NNF 5056-
NNF 5060-
Cw : Dynamic load -
H3
mm
22,5
22,5
25,5
27,5
28,5
30,5
30,5
36
36
36
42
42
48
48
54
54
54
64
64
77
77
80
89
100
112
112
126
132
132
150
150
170
Co
kn
49
58
67
88
103
130
142
175
189
203
265
300
325
350
510
530
550
680
740
960
1100
1260
1360
1750
2130
2210
2600
3050
3300
4700
5200
5800
C
kn
40,5
44,5
50
63
76
92
97
115
120
125
168
194
203
211
305
315
330
395
410
540
610
710
740
960
1140
1160
1350
1570
1630
2380
2600
3000
Max speed
RPM min-
4000
3600
3000
2600
2400
2200
2000
1800
1700
1600
1400
1400
1300
1200
1100
1100
1000
900
900
800
750
700
650
600
550
550
500
480
440
400
380
340

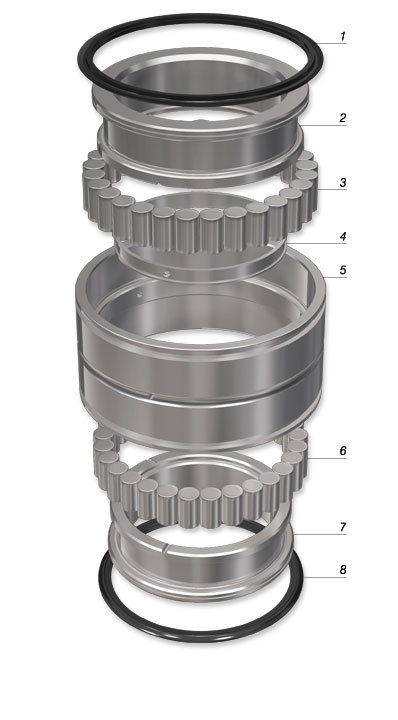

1. Seal ring
2. Inner ring
3. Cylindrical rollers
4. Connecting link
5. Outer ring
6. Cylindrical rollers
7. Inner ring
8. Seal ring
C.R. s.r.l. -
